Zehnder Terraline Fresh z funkcją chłodzenia

Producent:
Kod produktu:
Ean:
Dostępność: wybierz wariant
Zapytaj o produkt Drukuj PDF
Zehnder Terraline Fresh z funkcją chłodzenia
Zehnder Terraline Fresh z funkcją chłodzenia
Wysokość kanału [mm]:
Głębokość/szerokość kanału [mm]:
Długość kanału [mm]:
Rodzaj ramki:
Moc grzania na 2 stopniu pracy wentylatorów [W]:
Moc chłodzenia na 2 stopniu pracy wentylatorów [W]:
Rodzaj przyłącza:
Cena brutto wybierz wariant
Cena netto -
100 175( 2-rurowy) 1000 J 629 + 122 ZEHN UZC-10-17/1000 6082.21 zł 4944.89 zł 8447.52 zł zł Produkt na zamówienie
100 175( 2-rurowy) 1400 J 1426 + 278 ZEHN UZC-10-17/1400 7459.59 zł 6064.71 zł 10360.54 zł zł Produkt na zamówienie
100 175( 2-rurowy) 1800 J 2055 + 399 ZEHN UZC-10-17/1800 8411.78 zł 6838.85 zł 11683.03 zł zł Produkt na zamówienie
100 175( 2-rurowy) 2200 J 2852 + 554 ZEHN UZC-10-17/2200 10901.56 zł 8863.06 zł 15141.05 zł zł Produkt na zamówienie
100 175( 2-rurowy) 2600 J 3481 + 676 ZEHN UZC-10-17/2600 13537.20 zł 11005.85 zł 18801.66 zł zł Produkt na zamówienie
100 175( 2-rurowy) 3000 J 4277 + 831 ZEHN UZC-10-17/3000 14780.84 zł 12016.94 zł 20528.95 zł zł Produkt na zamówienie
135 325 (2-rurowy) 800 J 1381 + 404 ZEHN UZC-13-32/800 7197.62 zł 5851.72 zł 9996.70 zł zł Produkt na zamówienie
135 325 (2-rurowy) 900 J 1819 + 532 ZEHN UZC-13-32/900 7904.78 zł 6426.65 zł 10978.86 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1000 J 2258 + 660 ZEHN UZC-13-32/1000 8281.60 zł 6733.01 zł 11502.22 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1100 J 2696 + 789 ZEHN UZC-13-32/1100 8742.82 zł 7107.98 zł 12142.81 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1200 J 3135 + 917 ZEHN UZC-13-32/1200 9211.04 zł 7488.65 zł 12793.11 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1300 J 3573 + 1045 ZEHN UZC-13-32/1300 10278.36 zł 8356.39 zł 14275.50 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1400 J 4011 + 1174 ZEHN UZC-13-32/1400 10883.05 zł 8848.01 zł 15115.35 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1500 J 4449 + 1302 ZEHN UZC-13-32/1500 11623.95 zł 9450.37 zł 16144.37 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1600 J 4888 + 1430 ZEHN UZC-13-32/1600 12239.44 zł 9950.76 zł 16999.22 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1700 J 5326 + 1558 ZEHN UZC-13-32/1700 12956.86 zł 10534.03 zł 17995.64 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1800 J 5764 + 1686 ZEHN UZC-13-32/1800 13535.33 zł 11004.33 zł 18799.07 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1900 J 6202 + 1814 ZEHN UZC-13-32/1900 14089.72 zł 11455.06 zł 19569.05 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2000 J 6641 + 1943 ZEHN UZC-13-32/2000 14323.16 zł 11644.85 zł 19893.28 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2100 J 7079 + 2071 ZEHN UZC-13-32/2100 15558.40 zł 12649.11 zł 21608.89 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2200 J 7518 + 2199 ZEHN UZC-13-32/2200 16080.64 zł 13073.69 zł 22334.22 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2300 J 7956 + 2327 ZEHN UZC-13-32/2300 16794.17 zł 13653.80 zł 23325.23 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2400 J 8395 + 2456 ZEHN UZC-13-32/2400 17489.10 zł 14218.78 zł 24290.41 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2500 J 8833 + 2584 ZEHN UZC-13-32/2500 18207.85 zł 14803.13 zł 25288.68 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2600 J 9271 + 2712 ZEHN UZC-13-32/2600 18794.47 zł 15280.06 zł 26103.43 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2700 J 9710 + 2840 ZEHN UZC-13-32/2700 19548.03 zł 15892.71 zł 27150.04 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2800 J 10148 + 2968 ZEHN UZC-13-32/2800 20027.22 zł 16282.29 zł 27815.59 zł zł Produkt na zamówienie
135 325 (4-rurowy) 800 J 778 + 356 ZEHN UZCD-13-32/800 7804.88 zł 6345.43 zł 10840.11 zł zł Produkt na zamówienie
135 325 (4-rurowy) 900 J 1025 + 469 ZEHN UZCD-13-32/900 8604.49 zł 6995.52 zł 11950.68 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1000 J 1272 + 583 ZEHN UZCD-13-32/1000 8987.52 zł 7306.93 zł 12482.66 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1100 J 1519 + 695 ZEHN UZCD-13-32/1100 9456.35 zł 7688.09 zł 13133.82 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1200 J 1766 + 809 ZEHN UZCD-13-32/1200 9819.89 zł 7983.65 zł 13638.73 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1300 J 2013 + 921 ZEHN UZCD-13-32/1300 10978.52 zł 8925.63 zł 15247.94 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1400 J 2260 + 1035 ZEHN UZCD-13-32/1400 11589.67 zł 9422.50 zł 16096.76 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1500 J 2507 + 1147 ZEHN UZCD-13-32/1500 12318.26 zł 10014.85 zł 17108.69 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1600 J 2753 + 1260 ZEHN UZCD-13-32/1600 12842.00 zł 10440.65 zł 17836.11 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1700 J 3000 + 1373 ZEHN UZCD-13-32/1700 13646.21 zł 11094.48 zł 18953.07 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1800 J 3247 + 1487 ZEHN UZCD-13-32/1800 14228.40 zł 11567.80 zł 19761.67 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1900 J 3494 + 1598 ZEHN UZCD-13-32/1900 14786.95 zł 12021.91 zł 20537.43 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2000 J 3741 + 1712 ZEHN UZCD-13-32/2000 14911.91 zł 12123.50 zł 20710.99 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2100 J 3988 + 1825 ZEHN UZCD-13-32/2100 16230.39 zł 13195.44 zł 22542.21 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2200 J 4235 + 1937 ZEHN UZCD-13-32/2200 16754.31 zł 13621.39 zł 23269.88 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2300 J 4482 + 2050 ZEHN UZCD-13-32/2300 17469.79 zł 14203.08 zł 24263.60 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2400 J 4729 + 2164 ZEHN UZCD-13-32/2400 18055.79 zł 14679.50 zł 25077.49 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2500 J 4976 + 2277 ZEHN UZCD-13-32/2500 18810.06 zł 15292.73 zł 26125.08 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2600 J 5222 + 2390 ZEHN UZCD-13-32/2600 19473.81 zł 15832.37 zł 27046.96 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2700 J 5470 + 2502 ZEHN UZCD-13-32/2700 20228.96 zł 16446.31 zł 28095.78 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2800 J 5717 + 2617 ZEHN UZCD-13-32/2800 20633.95 zł 16775.57 zł 28658.26 zł zł Produkt na zamówienie
100 175( 2-rurowy) 1000 L 629 + 122 ZEHN UZC-10-17/1000 6082.21 zł 4944.89 zł 8447.52 zł zł Produkt na zamówienie
100 175( 2-rurowy) 1400 L 1426 + 278 ZEHN UZC-10-17/1400 7459.59 zł 6064.71 zł 10360.54 zł zł Produkt na zamówienie
100 175( 2-rurowy) 1800 L 2055 + 399 ZEHN UZC-10-17/1800 8411.78 zł 6838.85 zł 11683.03 zł zł Produkt na zamówienie
100 175( 2-rurowy) 2200 L 2852 + 554 ZEHN UZC-10-17/2200 10901.56 zł 8863.06 zł 15141.05 zł zł Produkt na zamówienie
100 175( 2-rurowy) 2600 L 3481 + 676 ZEHN UZC-10-17/2600 13537.20 zł 11005.85 zł 18801.66 zł zł Produkt na zamówienie
100 175( 2-rurowy) 3000 L 4277 + 831 ZEHN UZC-10-17/3000 14780.84 zł 12016.94 zł 20528.95 zł zł Produkt na zamówienie
135 325 (2-rurowy) 800 L 1381 + 404 ZEHN UZC-13-32/800 7197.62 zł 5851.72 zł 9996.70 zł zł Produkt na zamówienie
135 325 (2-rurowy) 900 L 1819 + 532 ZEHN UZC-13-32/900 7904.78 zł 6426.65 zł 10978.86 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1000 L 2258 + 660 ZEHN UZC-13-32/1000 8281.60 zł 6733.01 zł 11502.22 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1100 L 2696 + 789 ZEHN UZC-13-32/1100 8742.82 zł 7107.98 zł 12142.81 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1200 L 3135 + 917 ZEHN UZC-13-32/1200 9211.04 zł 7488.65 zł 12793.11 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1300 L 3573 + 1045 ZEHN UZC-13-32/1300 10278.36 zł 8356.39 zł 14275.50 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1400 L 4011 + 1174 ZEHN UZC-13-32/1400 10883.05 zł 8848.01 zł 15115.35 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1500 L 4449 + 1302 ZEHN UZC-13-32/1500 11623.95 zł 9450.37 zł 16144.37 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1600 L 4888 + 1430 ZEHN UZC-13-32/1600 12239.44 zł 9950.76 zł 16999.22 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1700 L 5326 + 1558 ZEHN UZC-13-32/1700 12956.86 zł 10534.03 zł 17995.64 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1800 L 5764 + 1686 ZEHN UZC-13-32/1800 13535.33 zł 11004.33 zł 18799.07 zł zł Produkt na zamówienie
135 325 (2-rurowy) 1900 L 6202 + 1814 ZEHN UZC-13-32/1900 14089.72 zł 11455.06 zł 19569.05 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2000 L 6641 + 1943 ZEHN UZC-13-32/2000 14323.16 zł 11644.85 zł 19893.28 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2100 L 7079 + 2071 ZEHN UZC-13-32/2100 15558.40 zł 12649.11 zł 21608.89 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2200 L 7518 + 2199 ZEHN UZC-13-32/2200 16080.64 zł 13073.69 zł 22334.22 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2300 L 7956 + 2327 ZEHN UZC-13-32/2300 16794.17 zł 13653.80 zł 23325.23 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2400 L 8395 + 2456 ZEHN UZC-13-32/2400 17489.10 zł 14218.78 zł 24290.41 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2500 L 8833 + 2584 ZEHN UZC-13-32/2500 18207.85 zł 14803.13 zł 25288.68 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2600 L 9271 + 2712 ZEHN UZC-13-32/2600 18794.47 zł 15280.06 zł 26103.43 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2700 L 9710 + 2840 ZEHN UZC-13-32/2700 19548.03 zł 15892.71 zł 27150.04 zł zł Produkt na zamówienie
135 325 (2-rurowy) 2800 L 10148 + 2968 ZEHN UZC-13-32/2800 20027.22 zł 16282.29 zł 27815.59 zł zł Produkt na zamówienie
135 325 (4-rurowy) 800 L 778 + 356 ZEHN UZCD-13-32/800 7804.88 zł 6345.43 zł 10840.11 zł zł Produkt na zamówienie
135 325 (4-rurowy) 900 L 1025 + 469 ZEHN UZCD-13-32/900 8604.49 zł 6995.52 zł 11950.68 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1000 L 1272 + 583 ZEHN UZCD-13-32/1000 8987.52 zł 7306.93 zł 12482.66 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1100 L 1519 + 695 ZEHN UZCD-13-32/1100 9456.35 zł 7688.09 zł 13133.82 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1200 L 1766 + 809 ZEHN UZCD-13-32/1200 9819.89 zł 7983.65 zł 13638.73 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1300 L 2013 + 921 ZEHN UZCD-13-32/1300 10978.52 zł 8925.63 zł 15247.94 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1400 L 2260 + 1035 ZEHN UZCD-13-32/1400 11589.67 zł 9422.50 zł 16096.76 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1500 L 2507 + 1147 ZEHN UZCD-13-32/1500 12318.26 zł 10014.85 zł 17108.69 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1600 L 2753 + 1260 ZEHN UZCD-13-32/1600 12842.00 zł 10440.65 zł 17836.11 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1700 L 3000 + 1373 ZEHN UZCD-13-32/1700 13646.21 zł 11094.48 zł 18953.07 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1800 L 3247 + 1487 ZEHN UZCD-13-32/1800 14228.40 zł 11567.80 zł 19761.67 zł zł Produkt na zamówienie
135 325 (4-rurowy) 1900 L 3494 + 1598 ZEHN UZCD-13-32/1900 14786.95 zł 12021.91 zł 20537.43 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2000 L 3741 + 1712 ZEHN UZCD-13-32/2000 14911.91 zł 12123.50 zł 20710.99 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2100 L 3988 + 1825 ZEHN UZCD-13-32/2100 16230.39 zł 13195.44 zł 22542.21 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2200 L 4235 + 1937 ZEHN UZCD-13-32/2200 16754.31 zł 13621.39 zł 23269.88 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2300 L 4482 + 2050 ZEHN UZCD-13-32/2300 17469.79 zł 14203.08 zł 24263.60 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2400 L 4729 + 2164 ZEHN UZCD-13-32/2400 18055.79 zł 14679.50 zł 25077.49 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2500 L 4976 + 2277 ZEHN UZCD-13-32/2500 18810.06 zł 15292.73 zł 26125.08 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2600 L 5222 + 2390 ZEHN UZCD-13-32/2600 19473.81 zł 15832.37 zł 27046.96 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2700 L 5470 + 2502 ZEHN UZCD-13-32/2700 20228.96 zł 16446.31 zł 28095.78 zł zł Produkt na zamówienie
135 325 (4-rurowy) 2800 L 5717 + 2617 ZEHN UZCD-13-32/2800 20633.95 zł 16775.57 zł 28658.26 zł zł Produkt na zamówienie
+ 0 zł 0 zł zł Zapytaj o cenę

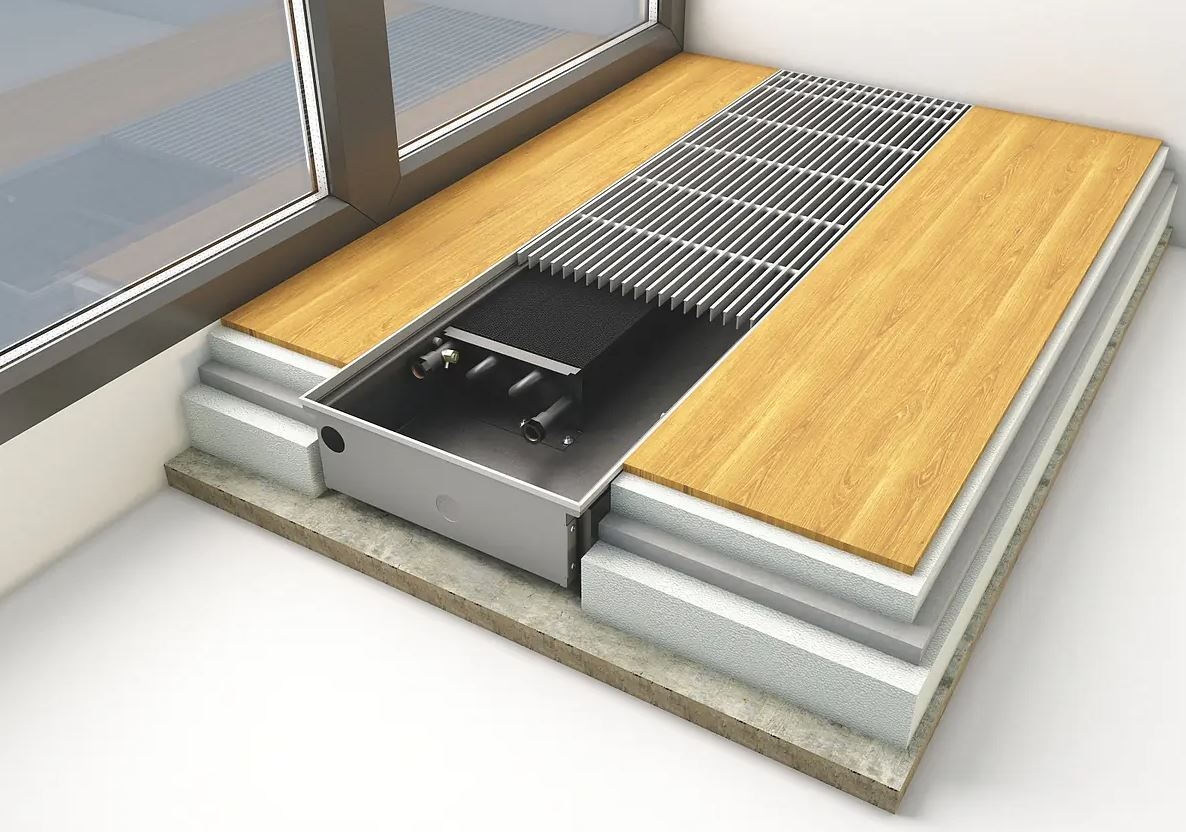

Grzejnik kanałowy Zehnder Terraline Fresh z funkcją chłodzenia

Zehnder Terraline Fresh to grzejnik kanałowy z wymuszoną konwekcją, przystosowany do ogrzewania i chłodzenia. Modele UZC/UZCD  wyposażone są w ocynkowaną wannę, wymiennik Cu-Al, tacę na kondensat ze stali nierdzewnej, wentylatory 24V DC EC oraz wbudowany zasilacz 24V DC (na życzenie wykonanie bez zbudowanego zasilacza).  Wymienniki występują w wersjach 2- i 4-rurowych. Po montażu widoczna pozostaje jedynie aluminiowa ramka i kratka (aluminiowa, stalowa lub drewniana, w wersji zwijanej lub linearnej). Sterowanie odbywa się przez pojedyncze termostaty pokojowe lub system BMS. Dostępne są również wykonania specjalne na zamówienie.

Zakres dostawy:

  • wanna z ocynkowanej blachy stalowej, lakierowana na czarny kolor
  • taca na kondensat ze stali nierdzewnej
  • wymiennik ciepła aluminiowo-miedziany, lakierowany na czarny kolor, do systemu 2-rurowego lub 4-rurowego
  • skrzynka na przyłącza elektryczne, klasa ochrony IP67
  • zasilacz elektryczny 230V do przekształcenia na napięcie 24 V DC, klasa ochrony IP67
  • wentylator tangencjalny o napięciu zasilania 24V EC z kratką ochronną
  • kostka zaciskowa 4-stykowa w kolorze białym dla systemy 2-rurowego lub kostka 6-stykowa dla 4-rurowego
  • kratka dekoracyjna do wyboru
  • ramka dekoracyjna z anodowanego aluminium J lub L. Kolor ramki dopasowany jest do wybranej kratki
  • przyłącza 2x 1/2" lub 4x 1/2"
  • odpowietrznik 1/8"
  • zestaw montażowy wanny: śruby poziomujące do regulacji wysokości 0-35mm (UZC-10-17) lub 0-65mm (UZC/UZCD-13-32), kątowniki
  • osłona z płyty drewnianej  na czas montażu

Akcesoria do sterowania należy zakupić osobno (zakładka Akcesoria)



Oferujemy możliwość wykonania specjalnego - indywidualna wycena.

Wykonanie specjalne:

  • inne wymiary i kształty grzejników oraz kratek dekoracyjnych

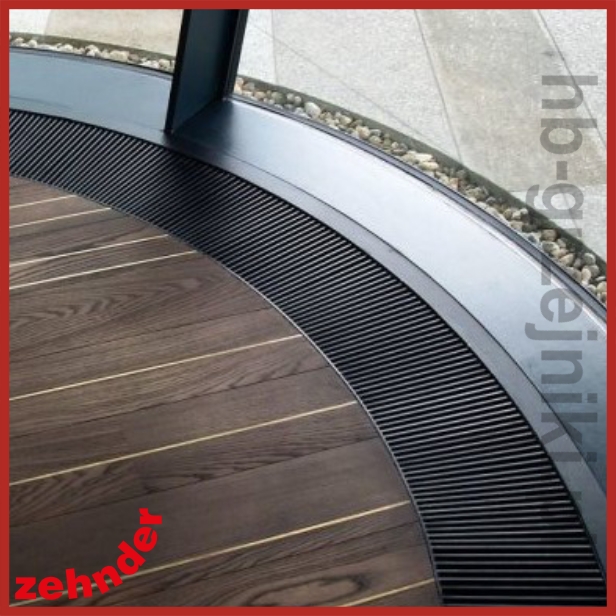

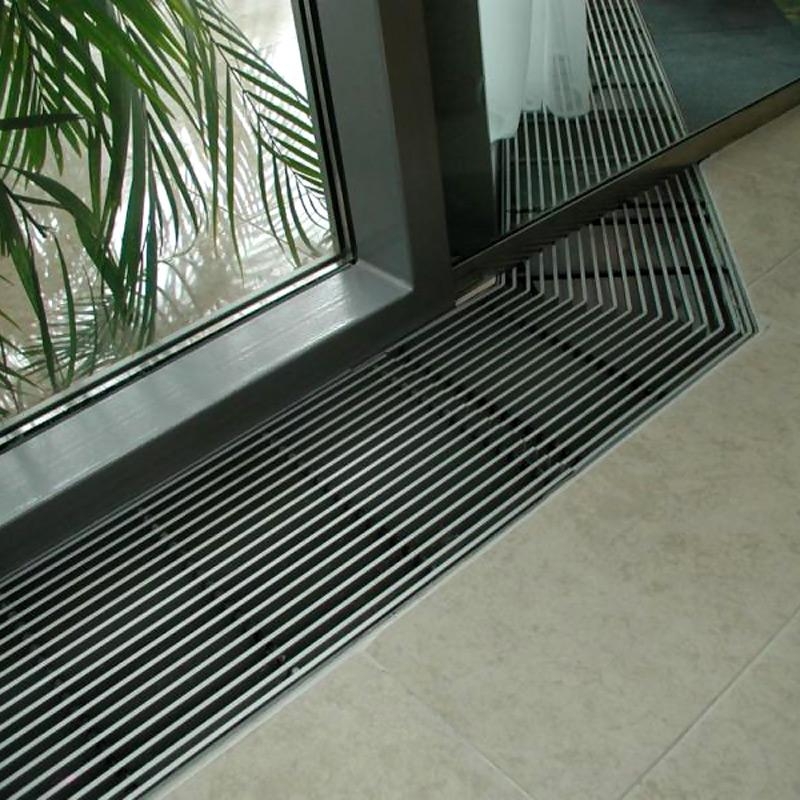

  • wykonania kątowe, łukowe
  • wycięcia pod kolumny i ścianki działowe
  • długości pośrednie grzejników
  • połączenie grzejników kanałowych z systemem dystrybucji powietrza Zehnder
  • kratki spoza standardowej dostawy (np. z większą nośnością)
  • grzejniki kanałowe łączone szeregowo
  • zestawy montażowe do podłóg technicznych



Ciśnienie robocze max. 10 bar
Temperatura robocza max. 110°C

Moc normatywna zgodnie z EN 442 (75/65/20°C)

Warunki pracy wewnętrznej dla wilgotności względnej 20 do 70%.

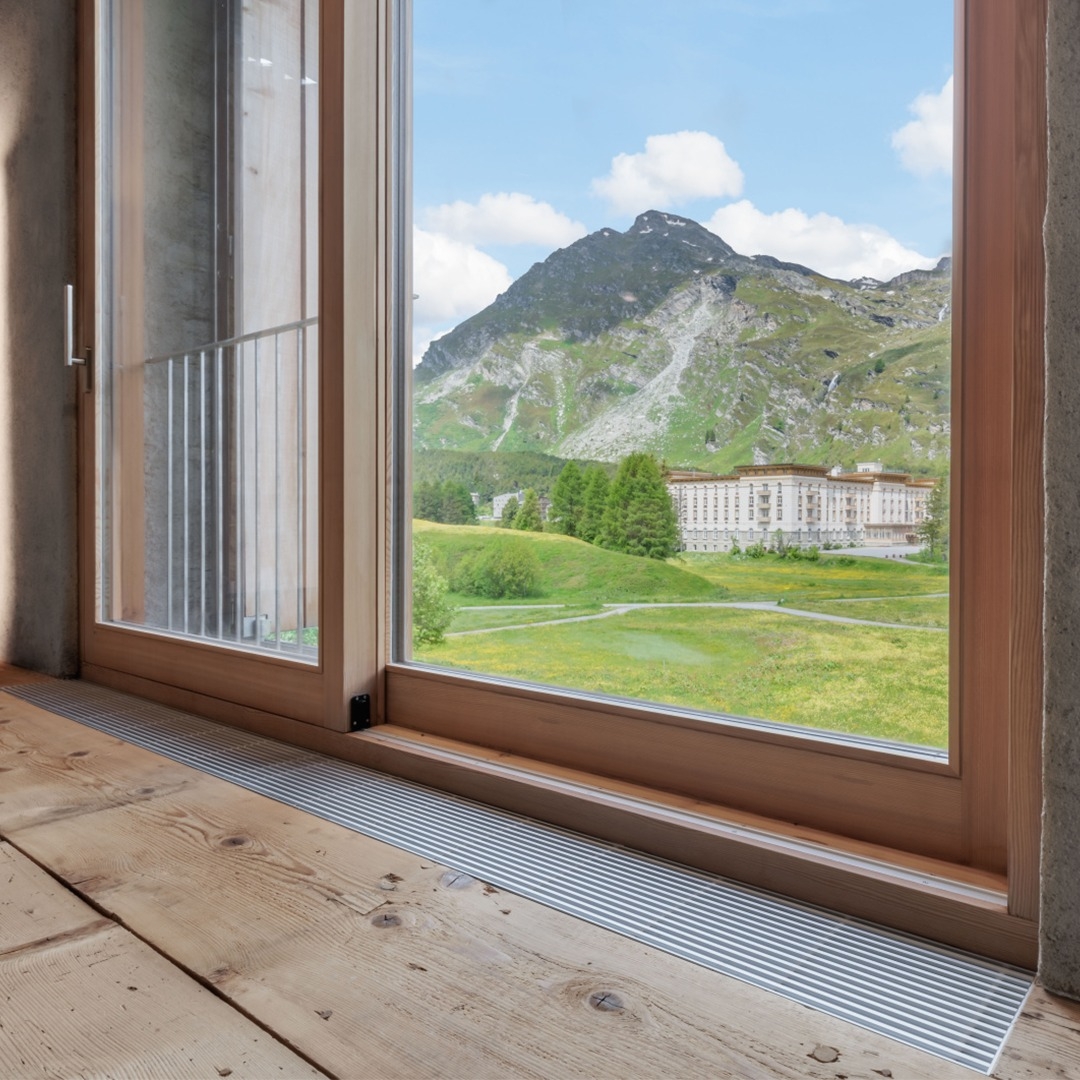

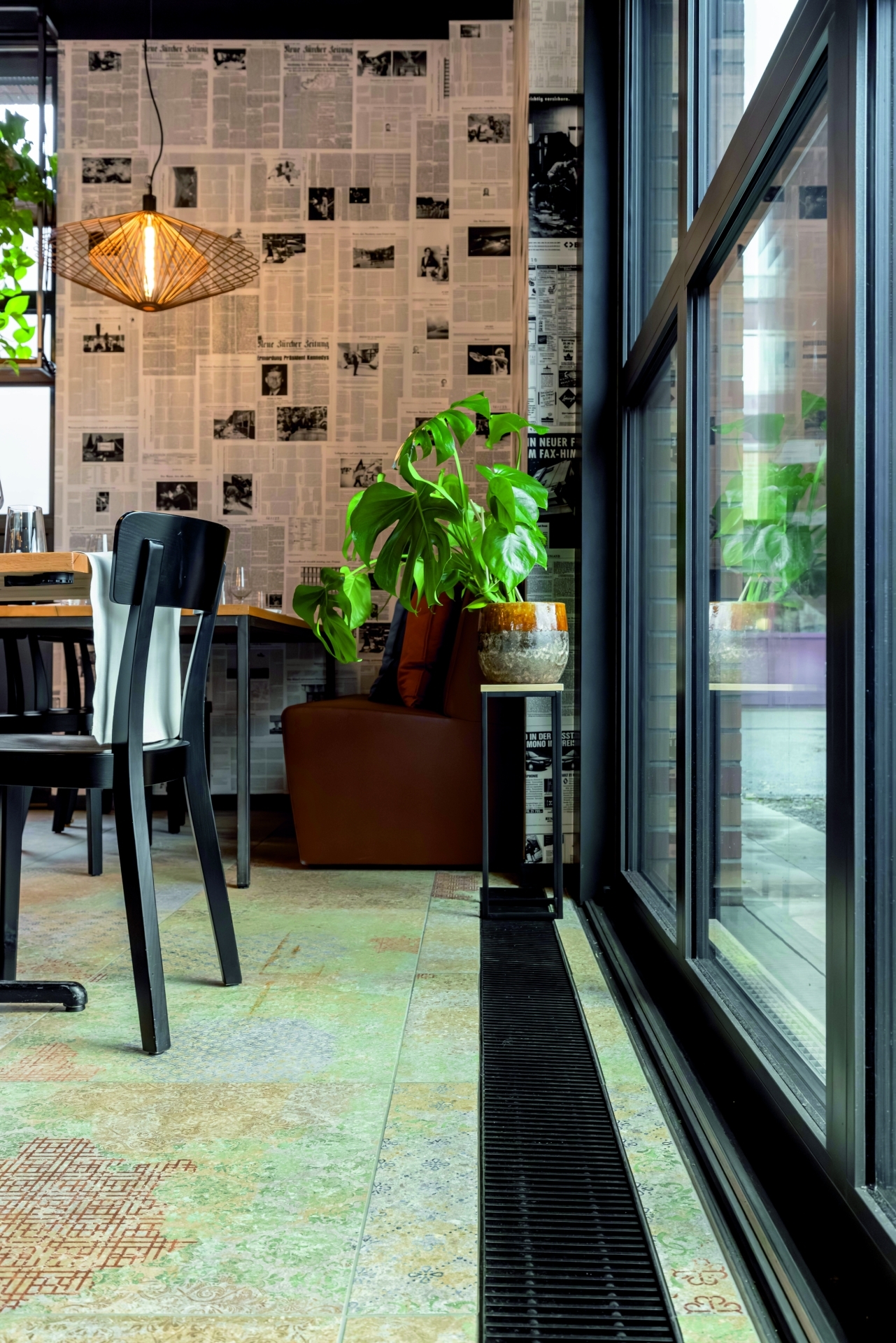

Zapraszamy do odwiedzenia naszej galerii.
Masz problem z doborem mocy grzejnika lub rodzajem podłączenia? Nie wiesz jak zamówić interesujący Cię grzejnik?
Pisz lub dzwoń - chętnie pomożemy!
Grzejnik produkowany pod zamówienie Klienta.

Kratki dekoracyjne

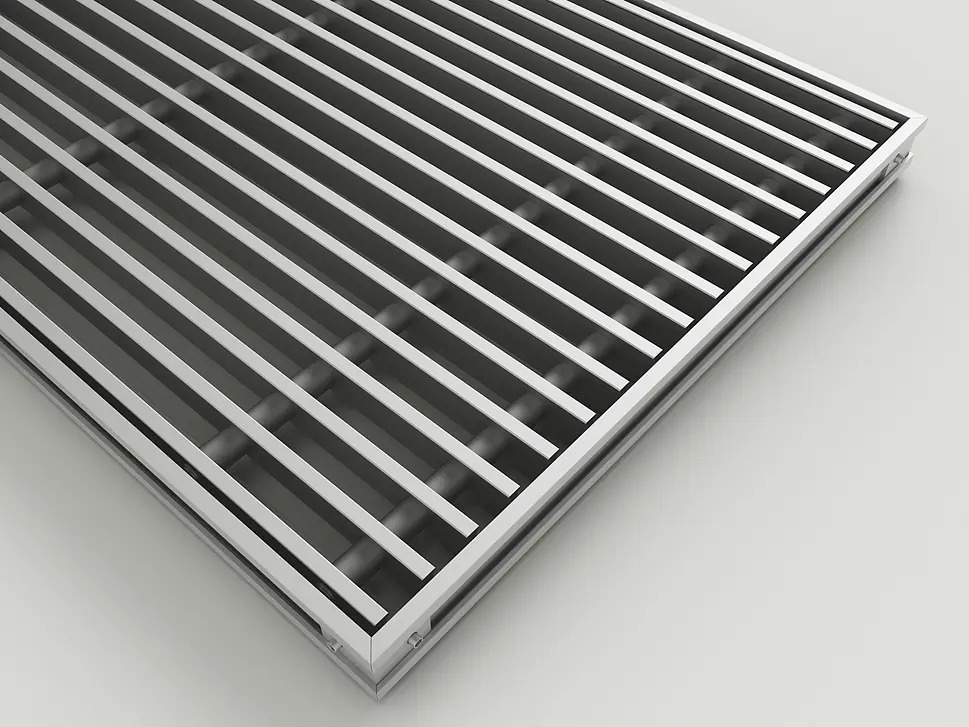

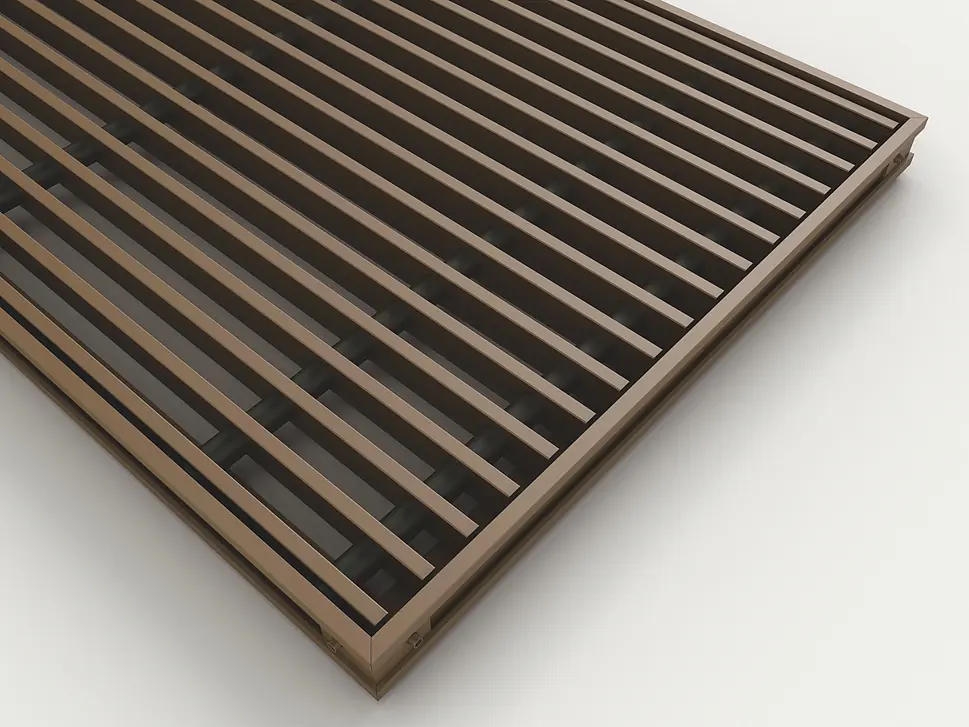

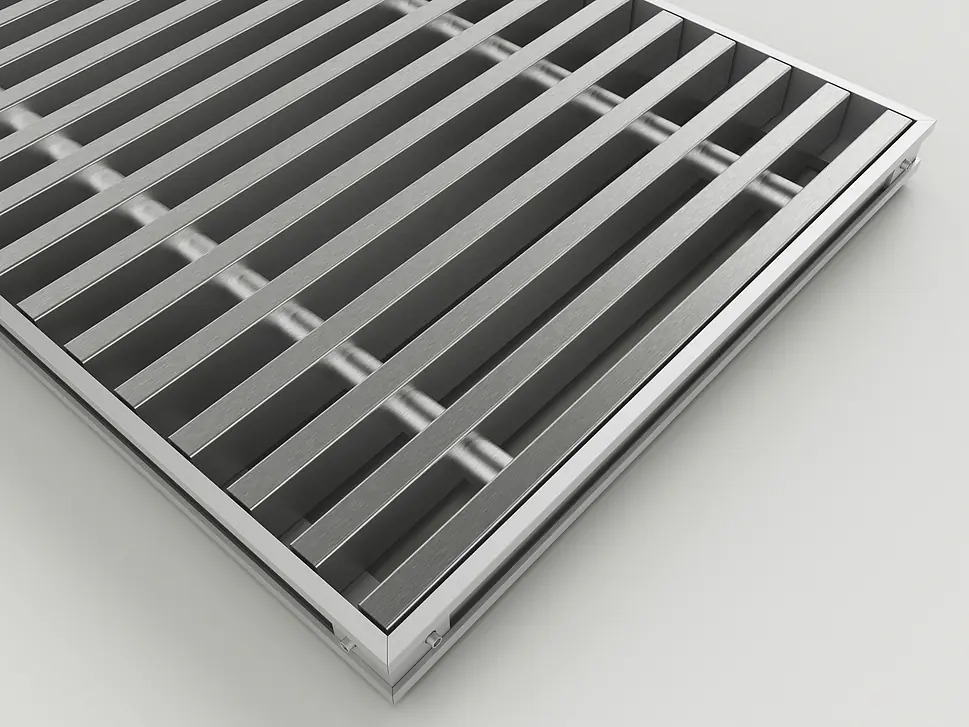

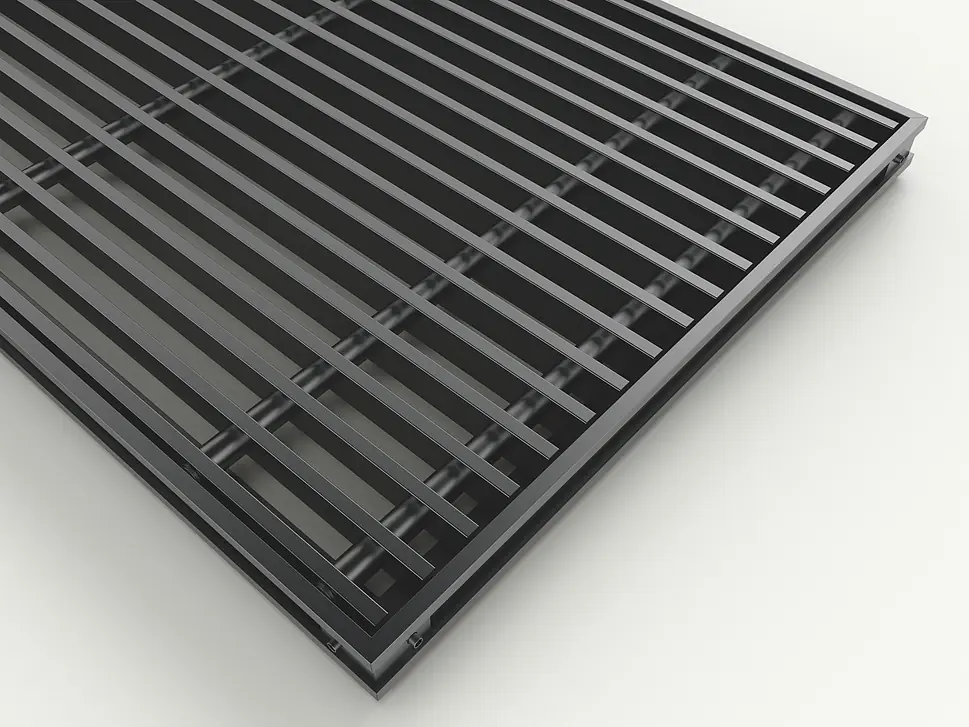

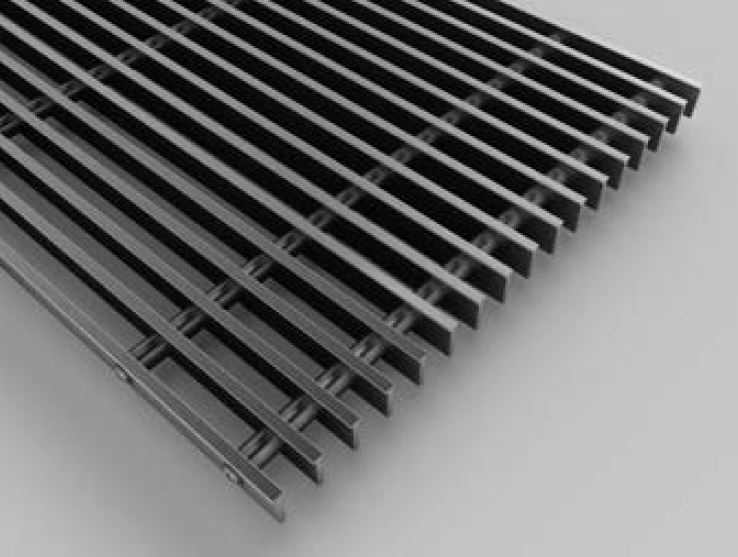

KRATKI LINEARNE Z ALUMINIUM



Dekoracyjna kratka linearna skonstruowana z profili
aluminiowych ułożonych równolegle do długości
grzejnika,%.zespolonych śrubami z przekładkami
dystansowymi z tworzywa sztucznego. Elementy
połączone w jednolitą całość tworzą stabilną
i wytrzymałą kratkę o dużym przekroju umożliwiającym
optymalną efektywność cieplną grzejnika.
Maks. długość jednorodnej kratki linearnej: 3000 mm.
Swobodny przekrój: 70





u jh jhk
R1-2 R2-2 R3-2
Kratka linearna: anodowana,
kolor naturalny
Ramka: aluminium anodowane,
kolor naturalny
Przekładki: szare		 Kratka linearna: anodowana,
kolor brązowy
Ramka: aluminium anodowane,
kolor brązowy
Przekładki: czarne		 Kratka linearna: anodowana,
kolor czarny
Ramka: aluminium anodowane,
kolor czarny
Przekładki: czarne

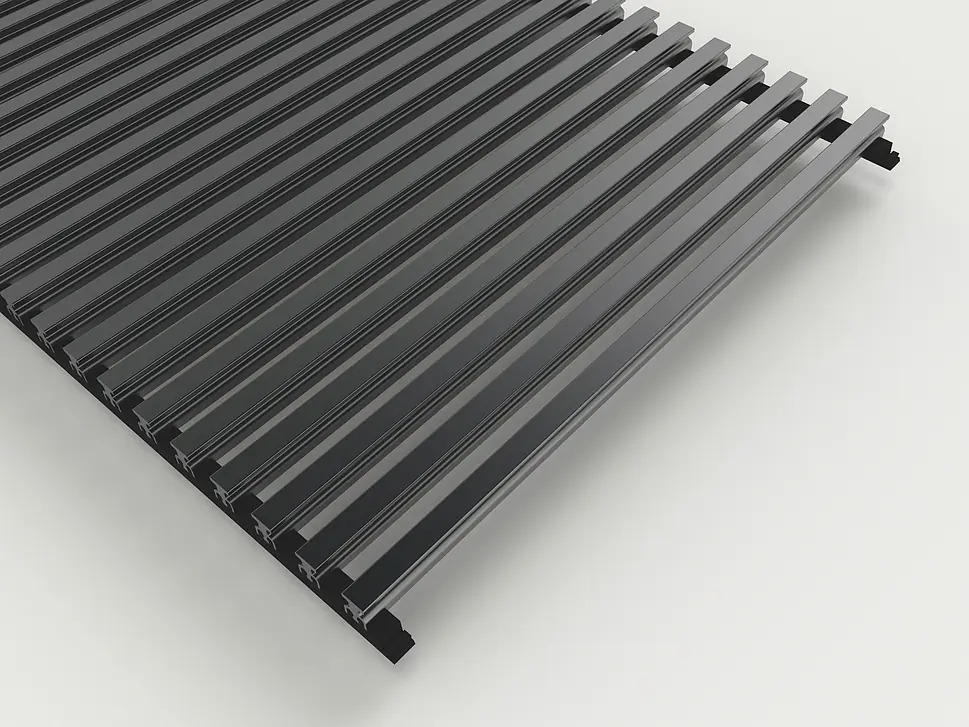

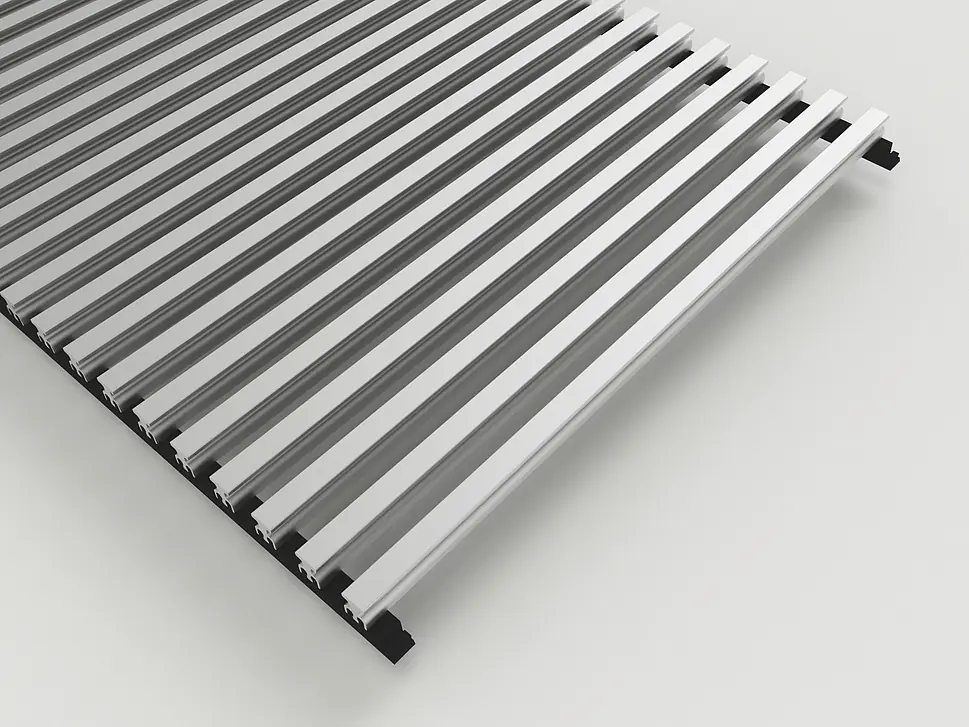

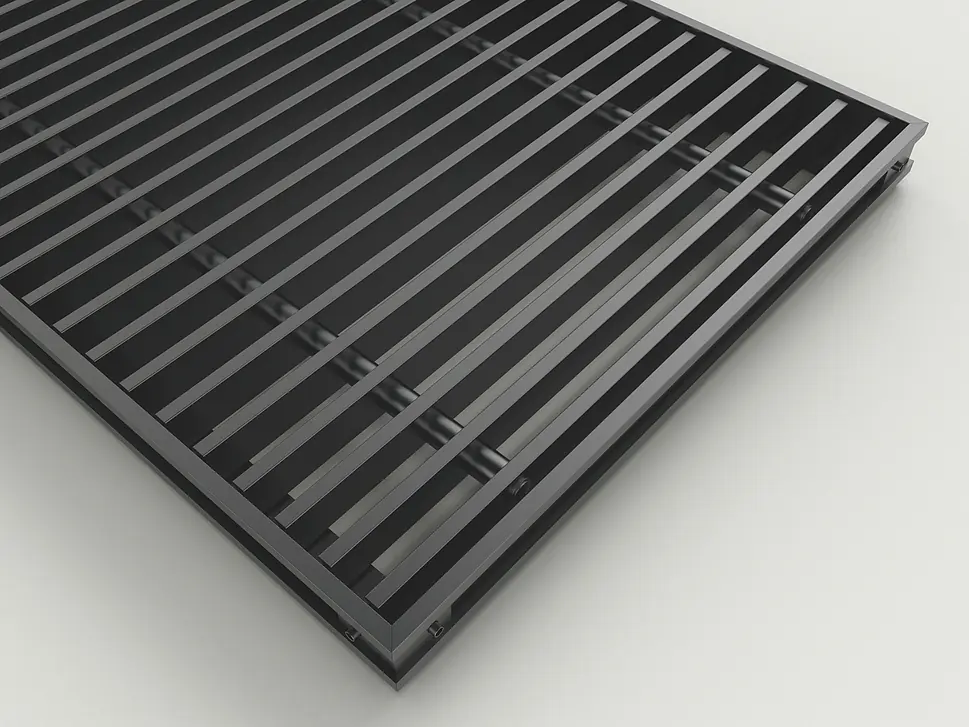

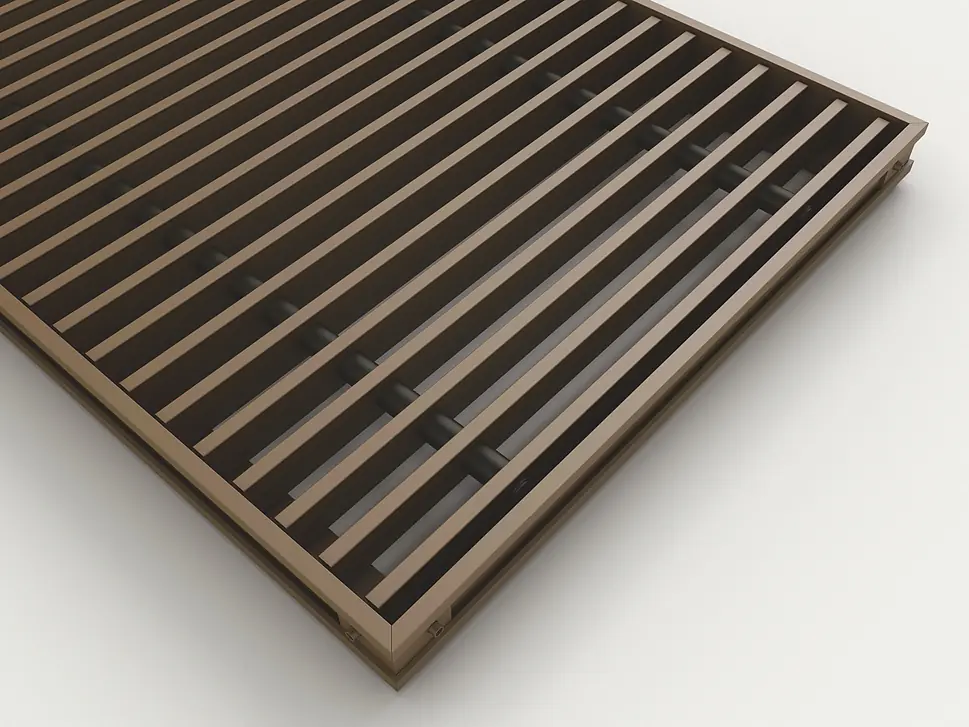

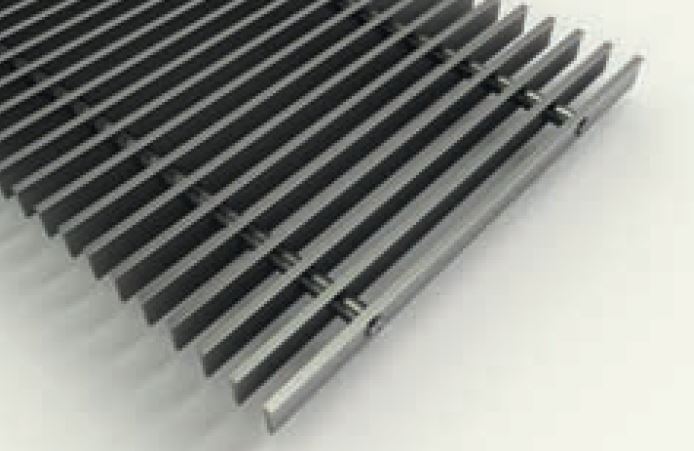

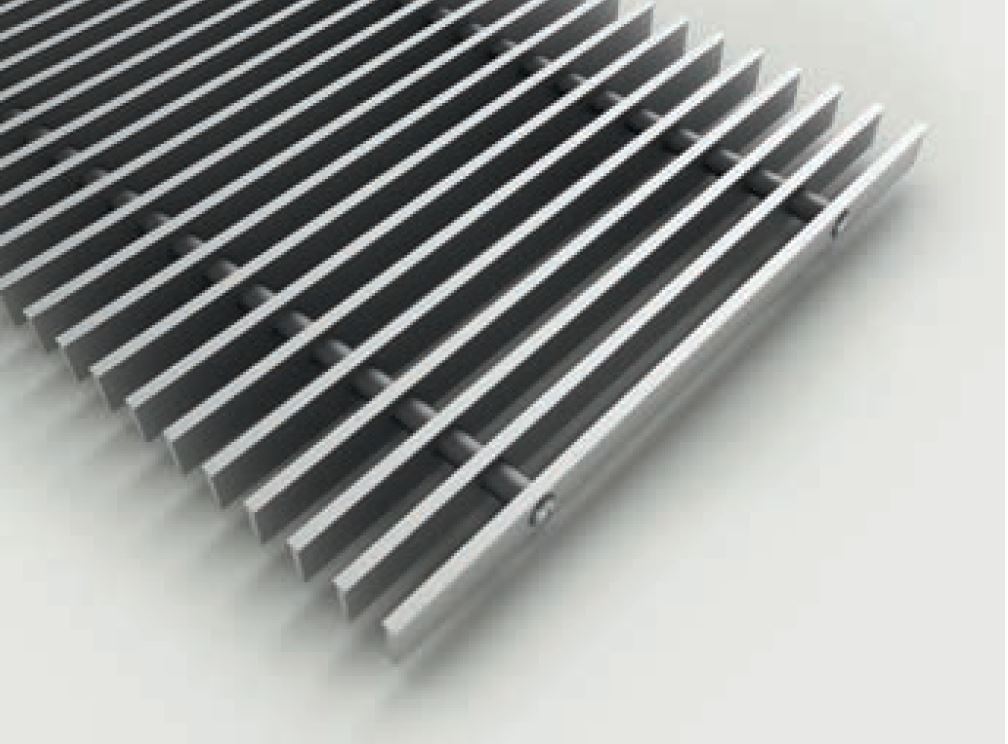

KRATKI ZWIJANE Z ALUMINIUM



Dekoracyjna kratka zwijana skonstruowana
z poprzecznie ułożonych profili aluminiowych
skręconych przez śruby stalowe z przekładkami
dystansowymi z tworzywa sztucznego. Kratka zwijana
jest wytrzymała, prosta w montażu i w razie potrzeby
może zostać skrócona na miejscu montażu.
Maks. długość kratki zwijanej: 6500 mm.
Modele o głębokości 420mm z 3 rzędami sprężyn
stalowych ułożonych podłużnie.
Swobodny przekrój: 70%.
fg fg d
R1-1 R2-1 R3-1
Kratka zwijana: anodowana,
kolor naturalny
Ramka: aluminium anodowane,
kolor naturalny
Przekładki: szare		 Kratka zwijana: anodowana,
kolor brązowy
Ramka: aluminium anodowane,
kolor brązowy
Przekładki: czarne		 Kratka zwijana: anodowana,
kolor czarny
Ramka: aluminium anodowane,
kolor czarny
Przekładki: czarne

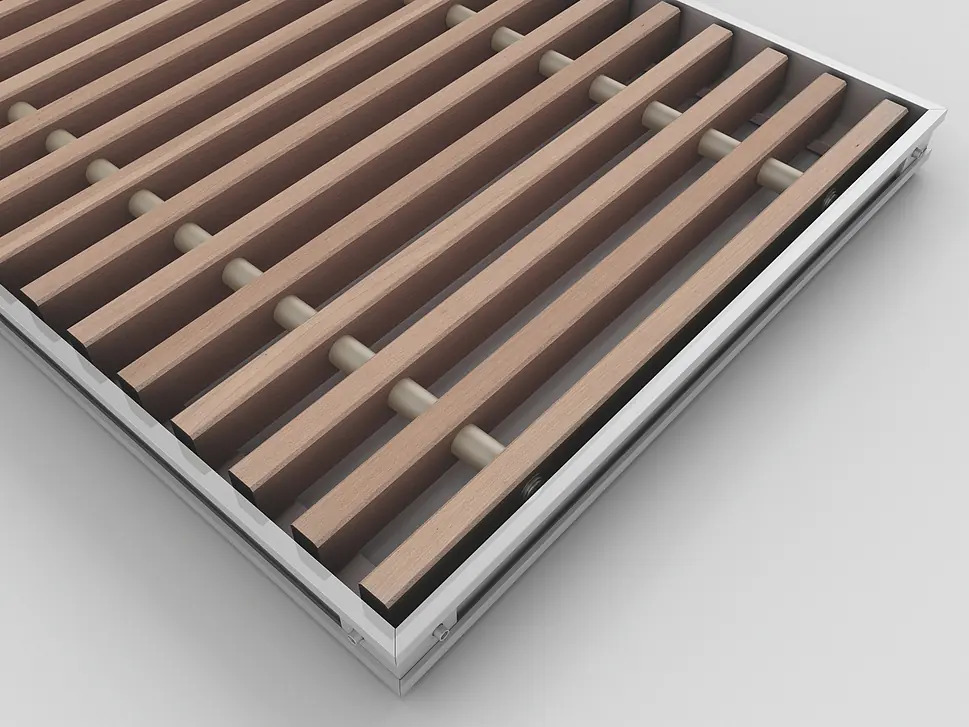

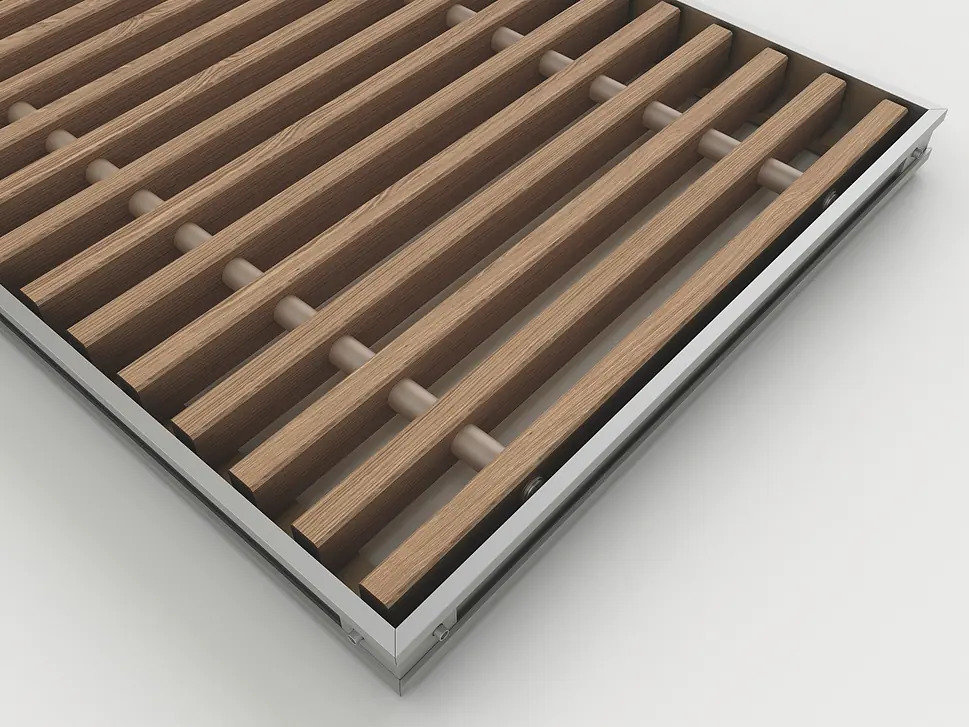

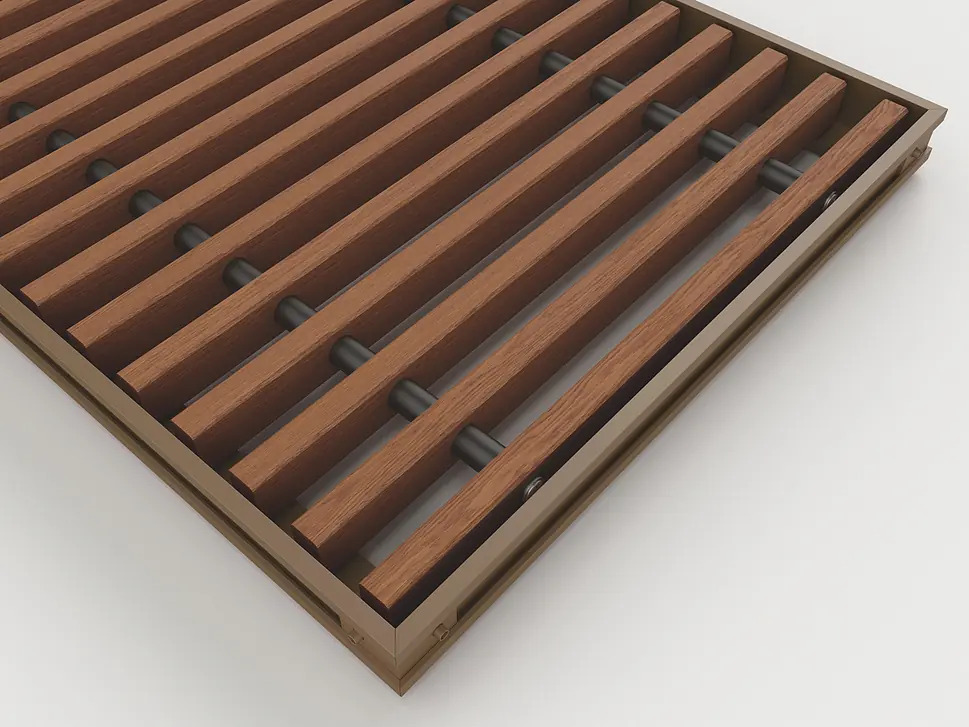

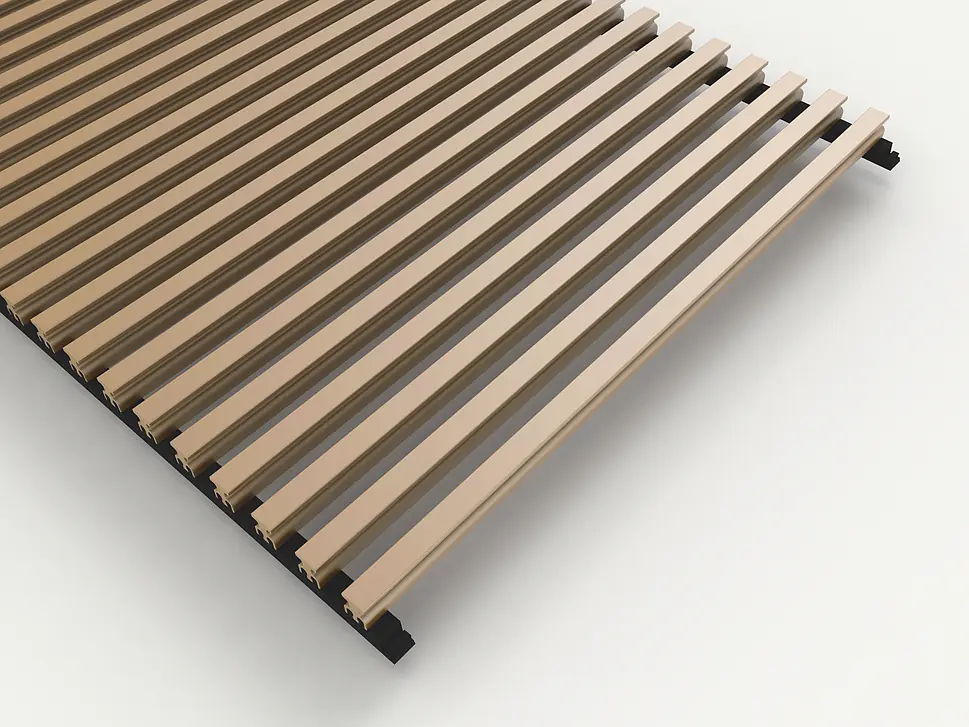

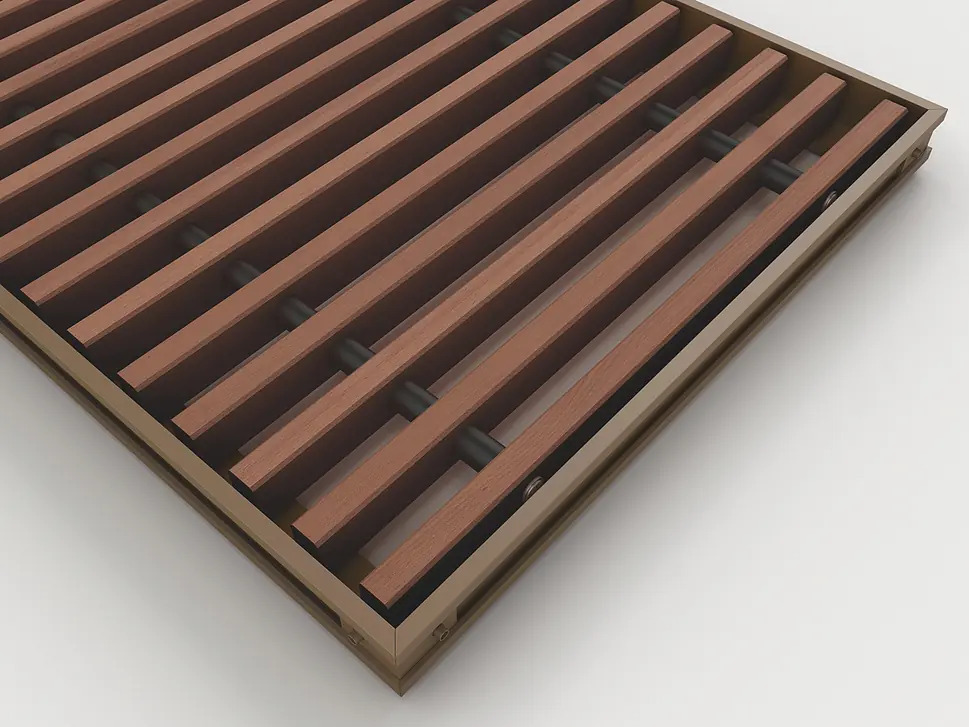

KRATKI ZWIJANE Z DREWNA

Dekoracyjna kratka zwijana skonstruowana z poprzecznie
ułożonych profili drewnianych skręconych przez śruby
stalowe z przekładkami dystansowymi z tworzywa
sztucznego. Kratka zwijana jest wytrzymała, prosta
w montażu i w razie potrzeby może zostać skrócona
na miejscu montażu. Drewno jest produktem naturalnym
i podlega procesowi starzenia. W długim okresie
eksploatacji, poddawane ciągłemu podgrzewaniu
przez wymiennik, może ulegać wysychaniu i deformacji.
Maks. długość kratki zwijanej: 6500 mm.
Modele o głębokości 420mm z 3 rzędami sprężyn stalowych
ułożonych podłużnie.
Swobodny przekrój: 59%.



 5
HJ H TY GH
R6-1 R6-2 R6-3 R6-4
Kratka zwijana: buk naturalny
Ramka: aluminium anodowane,
kolor naturalny
Przekładki: czarne		 Kratka zwijana: buk bejcowany
Ramka: aluminium anodowane,
kolor brąz
Przekładki: czarne		 Kratka zwijana: dąb naturalny
Ramka: aluminium anodowane,
kolor naturalny
Przekładki: czarne		 Kratka zwijana: dąb bejcowany
Ramka: aluminium anodowane,
kolor brąz
Przekładki: czarne



KRATKI ELASTYCZNE NA PODKŁADZIE Z TWORZYWA SZTUCZNEGO

Kratki dekoracyjne elastyczne na podkładzie z tworzywa
sztucznego są wykonane z poprzecznie ułożonych
profili aluminiowych, osadzonych na podłużnych
podkładach z tworzywa sztucznego w kolorze czarnym.
Modele o wysokości 70 mm (UFT-07-25 i UFT-07-34)
można wykonać jedynie z tym wariantem kratki
dekoracyjnej.
Kratka nie jest dedykowana dla modeli Terraline Fresh.
Modeli o głębokości 420 mm nie wykonuje się z tym
wariantem grilla. Kratka dekoracyjna nie może być
zwijana w pełni, składa się z połączonych ze sobą
w całość sekcji.
Max. długość jednej sekcji kratki elastycznej
na podkładzie z tworzywa sztucznego: 520 mm.
Swobodny przekrój: 53%.
FG DF R
R1-5 R2-5 R3-5
Kratka elastyczna na podkładzie
z tworzywa sztucznego: aluminium
anodowane, kolor naturalny
Ramka: aluminium anodowane,
kolor naturalny
Podkład z tworzywa sztucznego:
czarny		 Kratka elastyczna na podkładzie
z tworzywa sztucznego: aluminium
anodowane, kolor brąz
Ramka: aluminium anodowane,
kolor brąz
Podkład z tworzywa sztucznego:
czarny		 Kratka elastyczna na podkładzie
z tworzywa sztucznego: aluminium
anodowane, kolor czarny
Ramka: aluminium anodowane,
kolor czarny
Podkład z tworzywa sztucznego:
czarny



KRATKI ZA DODATKOWĄ OPŁATĄ

Poniższe kratki podlegają indywidualnej wycenie. W celu zamówienia grzejnika ze specjalną kratką, prosimy o kontakt z działem sprzedaży.



Kratki poprzeczne i zwijane ze stali nierdzewnej

Dekoracyjna kratka zwijana skonstruowana
z poprzecznie ułożonych, odpornych mechanicznie
profili ze stali nierdzewnej. Skręcone są one śrubami
stalowymi z przekładkami dystansowymi z tworzywa
sztucznego w kolorze srebrnym. Kratka zwijana jest
wytrzymała, prosta w montażu i w razie potrzeby może
zostać skrócona na miejscu montażu.
Kratki dostępne w wersji o podwyższonej nośności,
np. do salonów samochodowych, o sztywnej
wzmocnionej konstrukcji, z przekładkami dystansowymi
ze stali nierdzewnej.
Modele o głębokości 420 mm z 3 rzędami sprężyn
stalowych ułożonych podłużnie.
Maks. długość kratki poprzecznej (sztywnej i zwijanej)
ze stali nierdzewnej : 3000 mm.
Swobodny przekrój: 59%.





 ds

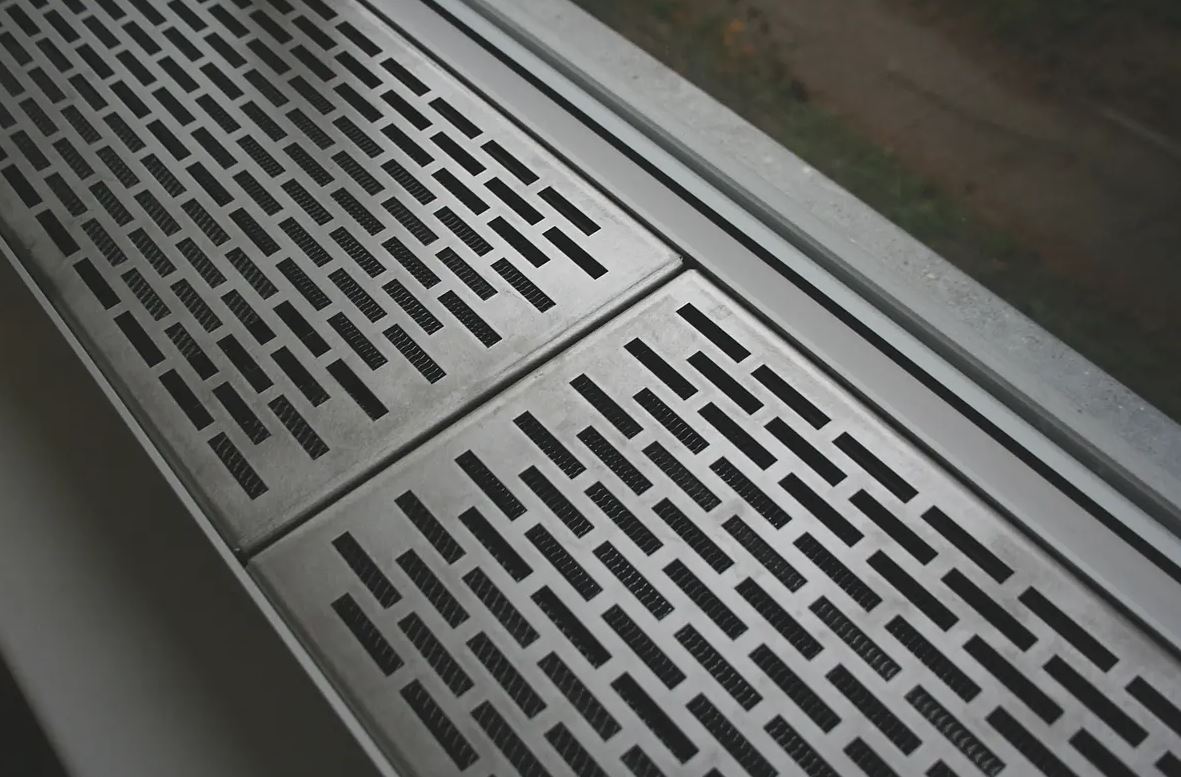

Kratki stalowe o strukturze z otworami prostokątnymi
są wykonane ze stali nierdzewnej.
Są one przeznaczone do miejsc, w których ustawia
się krzesła, chodzi się w butach na cienkich obcasach
lub jeździ na wózkach inwalidzkich itd.
Dostępna dla grzejników o głębokości od 170 mm
do 300mm), za wyj. modeli UFT o wys. 70 mm.
Kratka nie jest dedykowana dla modeli Terraline Fresh.
Maks. długość jednej kratki z blachy perforowanej
ze stali nierdzewnej: maks. 1000 mm.		 f
Kratki linearne z aluminium o wyglądzie stali nierdzewnej
Dekoracyjna kratka linearna skonstruowana z profili
z aluminium anodowanego o wyglądzie stali
nierdzewnej. Profile ułożone są równolegle do długości
grzejnika, zespolone śrubami z przekładkami
dystansowymi w kolorze stali nierdzewnej. Elementy
połączone w jednolitą całość tworzą stabilną
i wytrzymałą kratkę o dużym przekroju umożliwiającym
optymalną efektywność cieplną grzejnika.
Maks. długość jednorodnej kratki linearnej: 3000 mm.
Swobodny przekrój: 70%.		 f
Kratki zwijane z aluminium o wyglądzie stali nierdzewnej
Dekoracyjna kratka zwijana skonstruowana z profili
z aluminium anodowanego o wyglądzie stali
nierdzewnej. Profile ułożone są poprzecznie
do długości grzejnika, zespolone śrubami
z przekładkami dystansowymi w kolorze stali
nierdzewnej. Elementy połączone w jednolitą całość
tworzą stabilną i wytrzymałą kratkę o dużym przekroju
umożliwiającym optymalną efektywność cieplną
grzejnika.
Maks. długość jednorodnej kratki zwijanej: 6500 mm.
Modele o głębokości 420mm z 3 rzędami sprężyn
stalowych ułożonych podłużnie.
Swobodny przekrój: 70%.		 xc

Rodzaje podłączeń

Grzejnik Terraline ma wiele możliwości podłączeń żeby instalacja odpowiadała wymaganiom Klienta.

Wszystkie podłączenia są w cenie grzejnika i wykonywane są w każdym grzejniku do samodzielnego dostosowania.





Rodzaje ramek



Ramka typu J
Standardowym zakresem dostawy grzejnika objęta jest ramka aluminiowa
anodowana typu „J”, zamocowane na stałe do wanny. Wysokość ramki
wynosi 2mm, szerokość 4,2mm.
W cenniku wymiary grzejników podane są wraz z ramką typu „J”.
Ramka jest dostępna w kolorze: aluminium naturalne, czarny oraz brąz.
Ramka nie jest elementem nośnym dla kratki dekoracyjnej.
Nie ma możliwości osobnego zamówienia ramki.		 fd
Ramka typu L

Na zamówienie grzejnik może być dostarczony z ramką aluminiową
anodyzowaną typu „L” (tzw. nakładka parkietowa). Ramka zamocowana
na stałe do wanny. Wysokość ramki wynosi 1,5mm, szerokość
15mm (dla modeli Terraline/Terraline Neo/Terraline Fresh). Ramka jest
dostępna w kolorze: aluminium naturalne, czarny oraz brąz.
Ramka nie jest elementem nośnym dla kratki dekoracyjnej.
Nie ma możliwości osobnego zamówienia ramki.
Zalecane zastosowanie ramki typu L dla posadzki drewnianej



Akcesoria
Podobne produkty
Menu Szukaj +48 505 811 028 Zapytaj Koszyk0
